Beschrijving

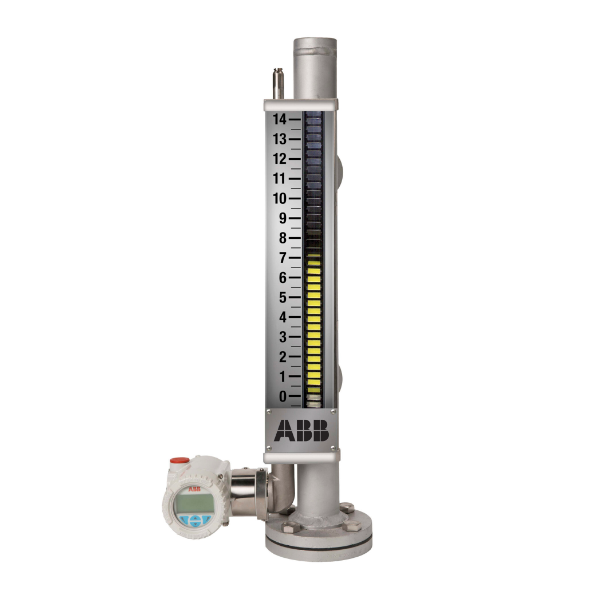

ABB LMT 200
Magnetostrictieve level transmitter
Wij zijn Official Partner
Magnetostrictieve level transmitter voor zeer nauwkeurige, niet-intrusieve vloeistof- en interface-niveaudetectie. Met wereldwijde goedkeuringen voor gevaarlijke locaties en geschikt voor SIL 2/3.
Specificaties
| Technische specificaties | |
|---|---|
| Eigenschap | Specificatie |
| Herhaalbaarheid | ±0,005 % van volledige schaal of 0,315 mm (0,012 in), afhankelijk van welke groter is |
| Non-lineariteit | ±0,01 % van volledige schaal of 0,86 mm (0,034 in), afhankelijk van welke groter is |
| Meetnauwkeurigheid | ±0,01 % van volledige schaal of 1,27 mm (0,050 in), afhankelijk van welke groter is |
| Voedingsspanning | 12 tot 43 V DC voor 4 tot 20 mA HART-lusgevoed, 9,0 tot 32 V DC voor Foundation™ Fieldbus |
| Uitgang/Communicatie | 4 tot 20 mA HART7® of FOUNDATION Fieldbus ITK6.3.0 |
| Gebruikersinterface | Interactief display, DTM, EDDL met NE107-berichten |
| Energieverbruik | 4 tot 20 mA bij 36,0 V DC – 3,6 mA 0,13 W; 21 mA 0,76 W bij 12,0 V DC – 3,6 mA 0,043 W; 21 mA 0,25 W HART-modus (3,6 mA) bij 36,0 V DC 0,144 W; bij 12,0 V DC 0,048 W FF-modus (17 mA) bij 9,0 V DC 0,153 W; bij 32,0 V DC 0,544 W |
| Maximale lijnweerstand | 4 tot 20 mA bij 36,0 V DC en 21 mA, 1142 Ω* bij 24,0 V DC en 21 mA, 571 Ω bij 13,5 V DC en 21 mA, < 72 Ω** *Maximaal toegestaan met HART-communicatie is 700 Ω **Zie de stroom/weerstandgrafiek HART-modus (3,6 mA) < 650 tot 700 ohm FF-modus (17 mA) bij 32,0 V DC, 1500 Ω; bij 9,0 V DC, 50 Ω |
| Polariteitsbeveiliging | Diode in serie met de lus |
| Updatefrequentie | 10 metingen per seconde |
| Minimale meetspan | 76,2 mm (3,0 in), raadpleeg fabriek indien kleiner vereist |
| Demping | Veldinstelbaar, bereik: 0,1 tot 60 s |
| Alarmuitgang | NE43, software- of hardware-selecteerbaar. Opschalen (21 mA) of afschalen (3,6 mA) |
| Overspanningsbeveiliging | Geïntegreerde overspanningsbeveiliging beschikbaar met optiecode S1, voldoet aan IEC61000-4-5, 1kV/2kV, criteria B |
| Omgevingstemperatuur | –40 tot 85°C (–40 tot 185°F) |
| Vochtigheid | 0 tot 100 % RV |
| Linearisatie | 21-punts tabel beschikbaar |
| Behuizing en montage | |
| Eigenschap | Specificatie |
| Behuizing | Dubbele compartimenten |
| Materiaal behuizing | Gegoten aluminium met lage koperwaarde en poedercoating of 316 roestvrij staal |
| Externe zender | Standaard afstanden van 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft) |
| Materiaal apparaatlabel | AISI 316 roestvrij staal |
| Elektrische aansluiting | Twee M20 x 1.5 of twee ½ in FNPT, adapters en busaansluitingen ook beschikbaar |
| Ingressiebescherming | IP66, NEMA 4X |
| Materiaal sensorbuis | 316/L roestvrij staal |
| Standaard sondelengte | 304,8 mm tot 15,24 m (1 tot 50 ft); 90-graden sondes (SEH-optie) 304,8 mm tot 7,62 m (1 tot 25 ft) |
| Tolerantie sondelengte | ±3,2 mm (0,125 in) tot 3,0 m (10 ft); ±6,4 mm (0,25 in) tot 6,0 m (20 ft); ±9,0 mm (0,35 in) tot 9,0 m (29,5 ft); ±25,4 mm (1,0 in) tot 15,24 m (50 ft) |
| Montage | Roestvrijstalen klemmen voor KM26 magnetische niveaumeterkamer inbegrepen; optionele trillingsisolerende montages |
Productoverzicht
Hoe werkt de ABB LMT 200 level transmitter?
De LMT200 is gebaseerd op het magnetostrictieve principe.
- De elektronica van het apparaat genereert met vaste intervallen een stroompuls met lage energie.
- De elektrische pulsen creëren een magnetisch veld dat zich langs een speciale draad in de sensorbuis voortbeweegt.
- De interactie van het magnetische veld rond de draad en de magnetische vlotter zorgt ervoor dat er een torsiespanningsgolf in de draad wordt geïnduceerd. Deze torsie plant zich met een bekende snelheid voort langs de draad, vanuit de positie van de magnetische vlotter en naar beide uiteinden van de draad.
- Een gepatenteerd sensorelement in de zenderconstructie zet de ontvangen mechanische torsie om in een elektrische retourpuls.
- De op een microprocessor gebaseerde elektronica meet de verstreken tijd tussen de start- en retourpulsen (Time of Flight) en zet deze om in een positiemeting die evenredig is aan het niveau van de vlotter.
LMT200 niet-intrusieve installatie op één niveau. Boven- en ondermontage afgebeeld.
LMT200 niet-intrusieve niveau- en interface-installatie. Boven- en ondermontage afgebeeld.
Functies
- Gekalibreerd in de fabriek. Geen herkalibratie nodig; monteren en klaar!
- Eenvoudige installatie met golfvormweergave
- Wordt niet beïnvloed door roer-, schuim- of emulsielagen
- Geen oscilloscoop nodig
- Ontworpen voor externe montage
- Superieure sensor (patent #5,473,245)
- Lokale indicatie met HMI-display
- Behuizing met twee compartimenten en apart veldterminal gedeelte
- Totaal- en/of grensvlakniveaumeting
- Ter plekke vervangbare/uitbreidbare elektronicamodule
- Ingebouwd RFI/EMI-filter
- Digitale communicatie
- Online zelfverificatie
- Wereldwijde goedkeuringen voor gevaarlijke locaties en geschikt voor SIL 2/3
Opties
- Twee niveau-indicaties
- Glazen kijkvenster
- 316 roestvrijstalen behuizing
- Ingebouwde overspanningsbeveiliging
