ABB Sensyflow FMT400
Thermische flowmeter
Wij zijn Official Partner
Flowmeter voor directe meting van gassen en gasmengsels. Geen extra druk- en temperatuurcompensatie nodig.
Kenmerken
| Technische specificaties | |
|---|---|
| Eigenschap | Specificatie |
| Meetprincipe | Thermische massastroommeting met heetfilm-anemometer |
| Toepassing | Directe massastroommeting van gassen en gasmengsels met bekende samenstelling |

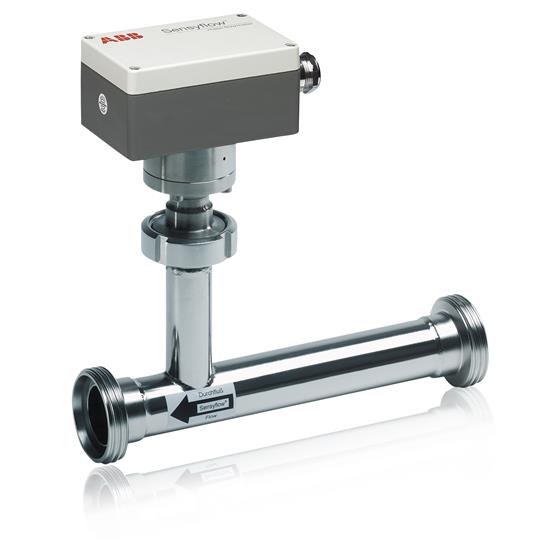

| Modellen | FMT400-VTS (procesindustrie), FMT400-VTCS (hygiënische toepassingen, geschikt voor CIP/SIP) |
| Uitgangssignaal | Galvanisch gescheiden 0/4 tot 20 mA |
| Voedingsspanning | 24 V DC |
| Meetmedium | Gassen en gasmengsels (lucht, druklucht, biogas, enz.) |
| Meetbereik | Afhankelijk van pijpdiameter en gasdichtheid; raadpleeg datasheet voor details |
| Nauwkeurigheid | Typisch ±1,5 % van meetwaarde (afhankelijk van kalibratie en toepassing) |
| Installatie en constructie | |
| Eigenschap | Specificatie |

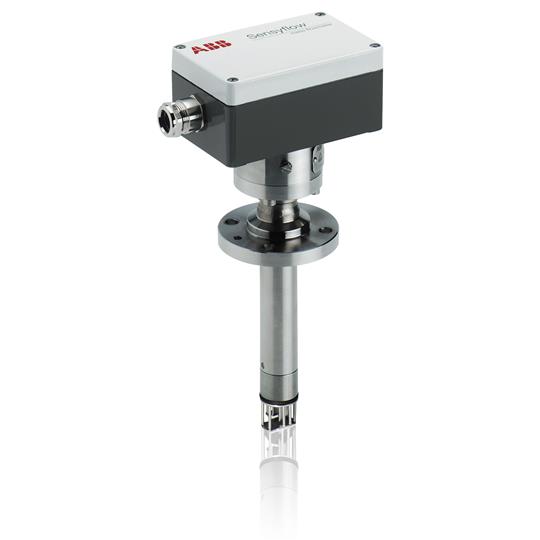

| Sensorontwerp | Flensmontage, installeerbaar in pijpcomponent of via lasadapter in vierkante kanalen/pijpen van elke diameter |

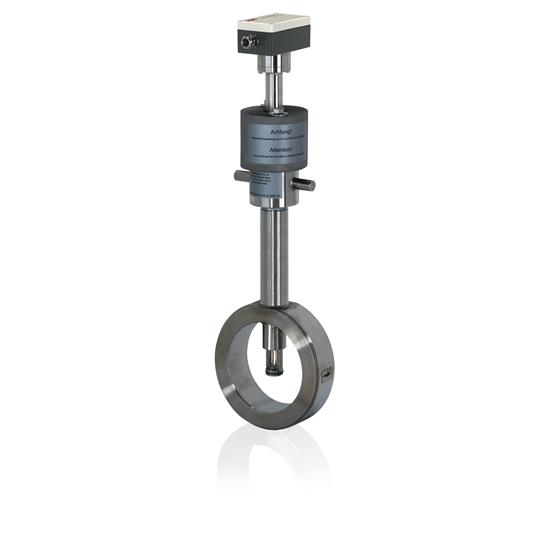

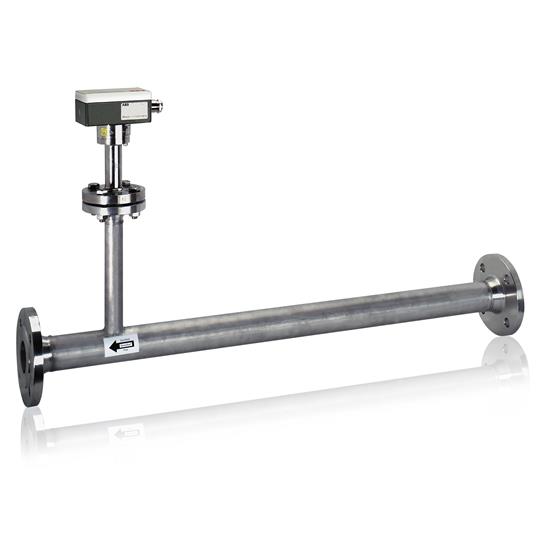

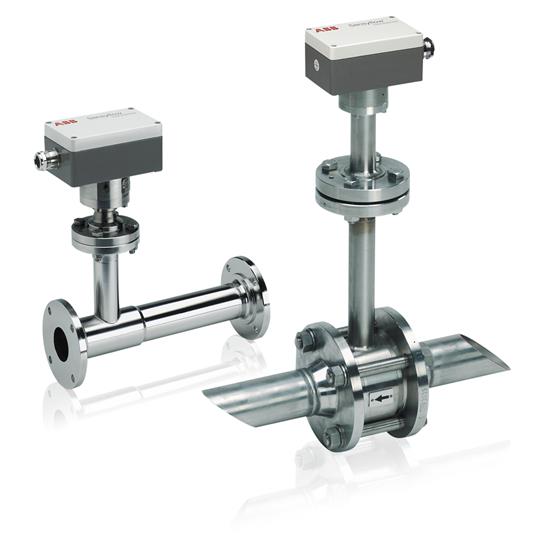

| Pijpcomponent | Beschikbaar als tussenflensuitvoering of deelmessingssectie |
| Pijpdiameter | DN 25 tot DN 80 (ASME 1 tot 2 inch); grotere diameters mogelijk met lasadapter |
| Montagevereisten | Minimale inloop- en uitloopafstanden (bijv. 10 x D inloop, 3 x D uitloop; verdubbeling voor lage dichtheid gassen zoals waterstof/helium) |
| Omgevingstemperatuur | –25 tot 70 °C (afhankelijk van model en toepassing) |
| Beschermingsgraad | IP65 (afhankelijk van installatie en configuratie) |
| Materiaal sensor | Roestvrij staal (specifieke legering afhankelijk van model) |
| Certificeringen | Conform ISO 9001, ISO 14001, BS OHSAS 18001; niet geschikt voor Zone 1/21 of Zone 0/20 |
Productoverzicht
De Sensyflow FMT400-serie werkt met een zgn. thermische anemometer. Met deze meetmethode kan de massastroom van het gas direct worden bepaald. Door de standaard dichtheid van gassen in aanmerking te nemen, kan het debiet worden weergegeven zonder extra druk en temperatuurcompensatie.
- Directe massastroommeting van gassen
- Geen extra druk- en temperatuurcompensatie
- Breed meetbereik tot 1:100
- Hoge meetnauwkeurigheid
- Snelle reactietijd ≤ 0,5 s
- Verwaarloosbaar drukverlies
- Geen bewegende delen, geen slijtage, onderhoudsvrij
- Gedefinieerde en reproduceerbare montagepositie in het midden van
de pijpleiding
Toepassing(en)
- Gasmetingen in de chemische en procesindustrie
- Persluchtinstallaties
- Gasbrander controle
- Gasmeting voor luchtseparatiesystemen
- Luchtmetingen in zuiveringsinstallaties
- Waterstofmetingen
- Drank- & voedselindustrie
- Farmaceutische industrie
- Geschikt voor CIP en SIP
