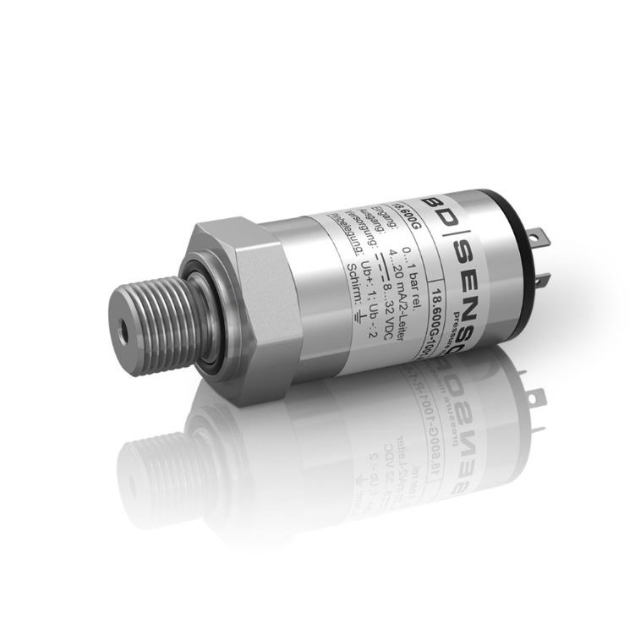

BD Sensors 18.600 G
(OEM) Druktransmitter voor pneumatiek
Wij zijn Authorized Partner
De BD Sensors 18.600 G is een OEM-druktransmitter die primair is ontworpen voor toepassingen in pneumatische systemen en algemene machinebouw.
Specificaties
| Drukbereiken | |
|---|---|
| Nominale druk [bar] | -1 … 0 / 0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
| Overdruk [bar] | 3 / 0,5 / 1 / 1 / 3 / 3 / 6 / 10 / 10 / 20 |
| Barstdruk [bar] | 5 / 1,5 / 3 / 3 / 3 / 7,5 / 7,5 / 15 / 25 / 25 |
| Uitgangssignaal / Voeding | |
| Standaard | 2-draads: 4 ... 20 mA / VS = 8 ... 32 VDC |
| Opties | 3-draads: 0 ... 10 V / VS = 14 ... 30 VDC 3-draads ratiometric: 10 ... 90 % van VS / VS = 2.7 ... 5 VDC |
| Prestaties | |
| Nauwkeurigheid | ≤ ± 0.5 % FSO |
| Toelaatbare belasting | 2-draads: Rmax = [(VS – VS min) / 0.02 A] Ω 3-draads: Rmin = 10 kΩ |
| Invloedeffecten | Voeding: 0.05 % FSO / 10 V Belasting: 0.05 % FSO / kΩ |
| Responstijd | 2-draads: ≤ 10 msec 3-draads: ≤ 3 msec |
| Lange-termijnstabiliteit | ≤ ± 0,2 % FSO / jaar bij referentiecondities |
| Meetsnelheid | 1 kHz |
| Thermische effecten | |
| Nominale druk pN [bar] | -1 … 0 / ≤ 0.4 / > 0.4 |
| Tolerantiebereik [% FSO] | ≤ ± 1 / ≤ ± 1 / ≤ ± 0.75 |
| Gecompenseerd bereik [°C] | 0 … 70 / -20 … 85 |
| Toelaatbare temperaturen | |
| Toelaatbare temperaturen | Medium: -25 … 125 °C Elektronica/Omgeving: -25 ... 85 °C Opslag: -40 ... 85 °C |
| Elektrische bescherming | |
| Kortsluitbeveiliging | Permanent |
| Omgekeerde polariteitsbeveiliging | Geen schade, maar ook geen functie |
| Elektromagnetische compatibiliteit | Emissie en immuniteit volgens EN 61326 |
| Mechanische stabiliteit | |
| Vibratie | 10 g, 25 Hz … 2 kHz volgens DIN EN 60068-2-6 |
| Schok | 100 g / 11 msec volgens DIN EN 60068-2-27 |
| Materialen | |
| Drukpoort / Behuizing | Roestvrij staal 1.4301 (304) |
| Afdichtingen | FKM |
| Sensor | Roestvrij staal 1.4404 (316L), silicium, glas, epoxy of RTV |
| Media-contactonderdelen | Drukpoort, afdichtingen, sensor |
| Overig | |
| Gewicht | Ca. 120 g |
| Toelaatbare media | Perslucht, niet-agressieve gassen |
| Stroomverbruik | 2-draads: max. 25 mA 3-draads spanning: max. 7 mA (kortsluitstroom: max. 20 mA) |
| Operationele levensduur | 100 miljoen belastingscycli |
| CE-conformiteit | EMC Directive: 2014/30/EU |
| Opmerkingen | |
| Nauwkeurigheid | Volgens IEC 60770 – limietpuntsaanpassing (niet-lineariteit, hysterese, herhaalbaarheid) |
Certificering(en)
Productoverzicht
De siliciumsensor biedt een hoge nauwkeurigheid (±0,5% van het bereik) voor nominale drukbereiken van 0 tot 100 mbar tot 0 tot 6 bar.
De druktransmitter is geschikt voor gassen en is gemaakt van duurzame materialen: de drukpoort en behuizing zijn gemaakt van roestvrij staal (304), terwijl de sensor zelf roestvrij staal (316L), silicium, glas en epoxy of RTV bevat.
Toepassing(en)
- Persluchtnetwerk
- Algemene werktuigbouwkunde
