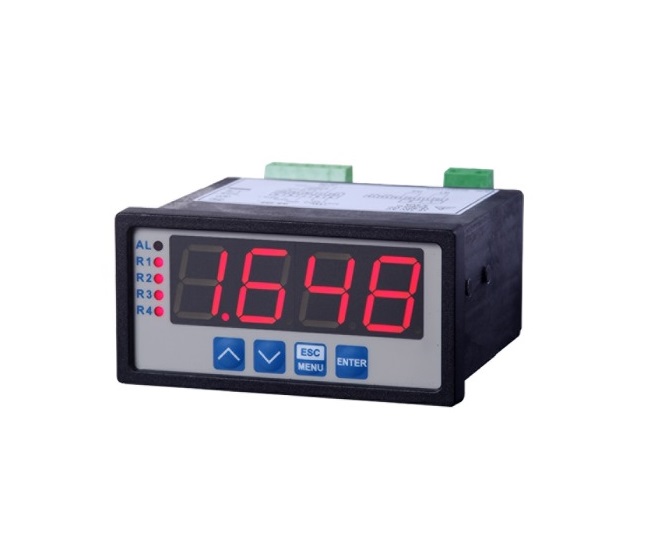

Procesdisplay CIT 300
Display met schakel- en analoge uitgangen.
Wij zijn Authorized Partner
Deze display gaat verder dan alleen meten. De BD Sensors CIT 300 is een multifunctionele krachtpatser die niet alleen je signalen direct uitleest, maar ook procesfuncties en schakelacties mogelijk maakt. Met zijn vrij schaalbaar display, instelbare uitgangen en diverse communicatie-opties heb je alle controle in handen voor optimale procesbeheersing.
Specificaties
| Voeding | |
|---|---|
| Voedingsspanning | Standaard: 85 … 260 VAC of VDC; Optie: 16 … 35 VAC / 19 … 50 VDC |
| Stroomverbruik | Max. 6,5 VA of W |
| Signaalingang | |
| Ingangssignaal | Standaard: 0/4 … 20 mA, 0/1 … 5 V, 0/2 … 10 V |
| Universele ingang | 0/4 … 20 mA, 0/1 … 5 V, 0/2 … 10 V, 0 … 60/75/100/150 mV, Pt100/500/1000, Thermocouple (K, S, J, T, N, R, B, E) |
| Contacten (optioneel) | |
| Contact | 2 of 4 SPST-relais |
| Schakelspanning | Max. 250 VAC |
| Schakelstroom | Max. 1 A (cos φ 1) |
| Uitgangssignaal / Toelaatbare belasting | 0/4 … 20 mA (alleen mogelijk in combinatie met 2 contacten) / max. 700 Ω |
| Transducer voeding | DC 24 VDC + 5%, - 10%, max. 100 mA |
| Communicatie / Prestaties | |
| Communicatie-interface | RS-485 (Modbus RTU) |
| Transmissiesnelheid | 1200 - 115200 bit/sec. |
| Toelaatbare temperaturen | |
| Bedrijfstemperatuur | 0 … 50 °C |
| Opslagtemperatuur | -10 … 70 °C |
| Elektrische beveiliging | |
| Elektrische veiligheid | EN 61010-1 |
| EMC | EN 61326 |
| Diversen | |
| Beschermingsgraad | IP65 (voorfolie), IP20 (behuizing, connectoren) |
| Display | 4-cijferig LED-display, rood, 4 x 20 mm |
| Indicatiebereik | -999 … 9999 + decimaalpunt |
| Nauwkeurigheid (25 °C) | ± 0,1 %, 0,25 % (TC: N), 0,5 % (TC: S, T, R, B); Stabiliteit: 0,05 % / 10 K |
| Afmetingen behuizing | 96 x 48 x 98 mm |
| Behuizingspaneel | NORYL-GFN2S E1 |
Productoverzicht
Functioneel bereik
- Vrij schaalbaar display
- 4 selecteerbare karakteristieke curvefuncties (lineair, wortelfunctie, kwadraatfunctie of maximaal 20 vrij selecteerbare punten)
- Schakelmodus, hysteresis, parameteriseerbare vertraging van relaisuitgangen
- Instelbare helderheid van display en filter
- Instelbare analoge uitgang (0/4 … 20 mA)
- Akoestisch signaal
Productkenmerken
- Ingangssignaal: 0/4 … 20 mA, 0/1 … 5 V, 0/2 … 10 V
- 4-cijferig LED-display
- Transducer voeding: 24 VDC
- Communicatie-interface: RS-485 (Modbus RTU)
- Frontpaneelbehuizing: 96 x 48 mm
Optionele versies
- Ingangssignaal: Pt100 / 500 / 1000, 0 … 60 / 75 / 100 / 150 mV, Thermokoppel (K, S, J, T, N, R, B, E)
- 2 / 4 contacten, analoge uitgang
