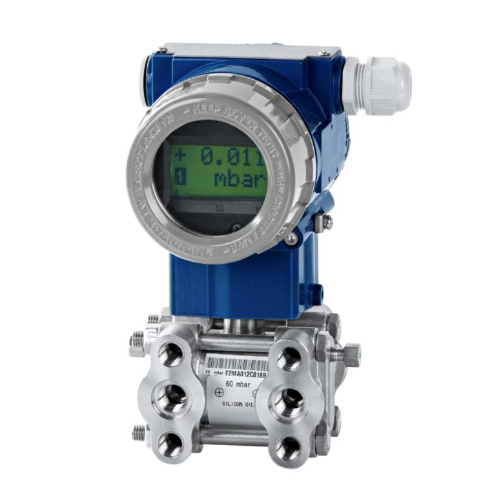

BD Sensors DPT 200
Differentiële druktransmitter
Wij zijn Authorized Partner
De DPT 200 is speciaal ontworpen voor de procesindustrie en kan worden gebruikt voor niveaumeting van gesloten, onder druk staande tanks, pomp- of filterbesturing, enz.
Specificaties
| Technische specificaties | |
|---|---|
| Differentiële drukbereiken | Sensortype A: 10 mbar Sensortype B: 60 mbar Sensortype C: 400 mbar Sensortype D: 2.5 bar Sensortype E: 20 bar |
| Instelbare limieten (offset en bereik) | Type A: -10 ... 10 mbar Type B: -60 ... 60 mbar Type C: -400 ... 400 mbar Type D: -2.5 ... 2.5 bar Type E: -20 ... 20 bar |
| Laagste toegestane bereik | Type A: 1 mbar Type B: 2 mbar Type C: 4 mbar Type D: 25 mbar Type E: 200 mbar |
| Toegestane statische druk (optioneel) | Type A: 70 bar Type B: 160 bar Type C: 160/400 bar Type D: 160/400 bar Type E: 160/400 bar |
| Bereikverhouding (TD) | Type A: 10:1 Type B: 30:1 Type C: 100:1 Type D: 100:1 Type E: 100:1 |
| Opmerkingen | Sensortype A alleen mogelijk in combinatie met procesaansluiting (code N20), zonder klep (code 0) en met PTFE-afdichting (code 4) |
| Uitgangssignaal en voeding | |
| Standaard | 2-draads: 4 ... 20 mA met HART®-communicatie / VS = 16.5 ... 42 VDC |
| Optie IS-versie | 2-draads: 4 ... 20 mA met HART®-communicatie / VS = 16.5 ... 28 VDC |
| Foutsignaal | Namur NE43 hoog/laag (instelbaar) |
| Prestaties | |
| Nauwkeurigheid | Turn-down ≤ 10:1: ≤ ±0.075% FSO Turn-down > 10:1: ≤ ±[0.0075 x turn-down]% FSO Sensortype A: turn-down ≤ 10:1: ≤ ±[0.075 + 0.025 x turn-down]% FSO (FSO = Full Scale Output) |
| Invloed voeding | ≤ 0.001% FSO / 10 V |
| Invloed statische druk | Type A: ±[0.015 mbar + 0.1% van het ingestelde bereik] / 40 bar Type B: ±[0.06 mbar + 0.075% van het ingestelde bereik] / 160 bar Type C: ±[0.2 mbar + 0.05% van het ingestelde bereik] / 160 bar Type D: ±[1.25 mbar + 0.05% van het ingestelde bereik] / 160 bar Type E: ±[10 mbar + 0.05% van het ingestelde bereik] / 160 bar |
| Invloed installatiepositie | Max. 400 Pa (kan worden gecompenseerd door nulpuntcorrectie) |
| Lange-termijnstabiliteit | Type A: ≤ ±(0.5% x differentiële drukbereik dp) / jaar bij referentiecondities Type B: ≤ ±(0.2% x differentiële drukbereik dp) / jaar bij referentiecondities Type C - E: ≤ ±(0.1% x differentiële drukbereik dp) / jaar bij referentiecondities |
| Toegestane belasting | Rmax = [(VS – 16.5 V) / 0.023 A] Ω HART®-communicatie: R = 230 Ω ... 600 Ω |
| Responstijd | Type A: ca. 1.6 sec Type B: ca. 0.4 sec Type C: ca. 0.2 sec Type D: ca. 0.2 sec Type E: ca. 0.1 sec |
| Demping | Elektronisch: 0.1 ... 60 sec plus responstijd |
| Thermische effecten | |
| Temperatuurbereik -20 ... +65°C | Type A: ±[0.45 x turn-down + 0.25]% van het ingestelde bereik Type B: ±[0.30 x turn-down + 0.20]% van het ingestelde bereik Type C - E: ±[0.20 x turn-down + 0.10]% van het ingestelde bereik |
| Temperatuurbereik -40 ... -20°C en +65 ... +100°C | Type A: ±[0.45 x turn-down + 0.25]% van het ingestelde bereik Type B: ±[0.30 x turn-down + 0.20]% van het ingestelde bereik Type C - E: ±[0.20 x turn-down + 0.10]% van het ingestelde bereik |
| Toegestane temperaturen | |
| Omgeving / opslag | Zonder display: -40 ... 85°C Met display: -20 ... 65°C (85°C zonder functie) |
| Medium (bevochtigde delen) | Siliconeolie: -40 ... 100°C (informatie: +125°C korte tijd, max. 30 min.) Fluorolube-olie: -40 ... 100°C (informatie: +125°C korte tijd, max. 30 min.) |
| Elektrische beveiliging | |
| Kortsluitbeveiliging | Permanent |
| Beveiliging tegen ompoling | Geen schade, maar ook geen functie |
| Mechanische stabiliteit | |
| Enkelzijdige overbelasting | Volgens de maximale statische druk van de differentiële druksensor |
| Trilling | 5 g RMS / 10 ... 2000 Hz volgens DIN EN 60068-2-6 |
| Schok | 500 g / 1 msec halve sinus volgens DIN EN 60068-2-27 |
| Vulvloeistoffen | |
| Standaard | Siliconeolie (-40 ... 125°C) |
| Optioneel (op aanvraag) | Fluorolube-olie (-40 ... 125°C), andere op aanvraag |
Certificeringen
Communicatie
Productoverzicht
DPT 200 kan worden uitgerust met verschillende chemische seals en verschillende membraanmaterialen om een optimale aanpassing aan de toepassing te bereiken.
Kenmerken
- Differentiële druk van 1 mbar tot 20 bar
- Statische druk tot max. 400 bar
- Turn-down max. 100:1
- Nauwkeurigheid: 0.075 % FSO
- HART®-communicatie
- Output signaal: lineaire of worteltrekking
- Behuizing: aluminium spuitgietwerk
Optionele functies
- Ex-versie groep I
- Ex ia = intrinsiek veilige versie voor mijnen met mijngas
- Ex-versie groep II
- Ex ia = intrinsiek veilige versie
- Ex d = explosieveilige behuizing
- LC-display
- Roestvrijstalen behuizing
Toepassing(en)
- Olie- en gasindustrie
- Chemische en petrochemische industrie
- Energie industrie
- Voedings- en drankenindustrie
- Papierindustrie
