Beschrijving

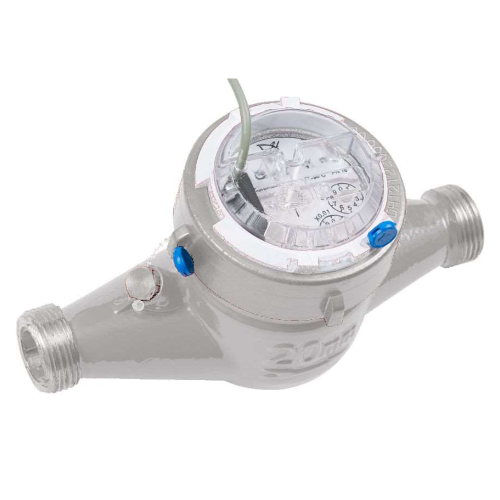

DHM1400
Meerstraals Watermeter
Wij zijn Exclusive Dealer
Dit type meerstraals watermeter wordt gebruikt voor het meten van het verbruik of de productie van industrieel water. Door zijn roestvrij staal lichaam is deze meter uiterst geschikt voor o.a. de voedings-, pharma industrie en weerstaat aan lichte zuren.
Specificaties
| Technische Specificaties | |
|---|---|
| Type | Ultijet Watermeter DHM1300 |
| Meterformaat DN | 15 mm, 20 mm |
| Nominale Debiet Q3 | 2,5 m³/h (DN 15), 4,0 m³/h (DN 20) |
| Bestelnummers Standaardversie (R=80) | DHM1300-15165-R80 (DN 15), DHM1300-20190-R80 (DN 20) |
| Reed Contact | Umax: 50 VDC, Imax: 200 mA |
| Prestaties Horizontale Positie | Minimale Debiet Q1: 31,25 l/h (DN 15), 50 l/h (DN 20); Overgangsdebiet Q2: 50 l/h (DN 15), 80 l/h (DN 20); Permanente Debiet Q3: 2,5 m³/h (DN 15), 4 m³/h (DN 20); Maximale Debiet Q4: 3,125 m³/h (DN 15), 5 m³/h (DN 20) |
| Prestaties Verticale Positie | Minimale Debiet Q1: 62,5 l/h (DN 15), 100 l/h (DN 20); Overgangsdebiet Q2: 100 l/h (DN 15), 160 l/h (DN 20) |
| Dual Output | 2x dezelfde uitgang: 0,25 l / 0,5 l / 1 l; 2,5 l / 5 l / 10 l; 25 l / 50 l / 100 l; 250 l / 500 l / 1 m³ |
| Duo-Output | 27 mogelijkheden, neem contact op voor details |
| Temperatuurklasse | T30 °C: 30 °C (DN 15, DN 20) |
| Drukklasse | MAP16: 16 bar (DN 15, DN 20) |
| Drukverliesklasse | ΔP 63: <0,63 bar (DN 15, DN 20) |
| Lezing | Minimale Lezing: 0,05 l; Maximale Lezing: 99999,99995 m³ |
| Schroefdefd | G 3/4 B (DN 15), G 1 (DN 20) |
| Verbindingsschroefdraad | R 1/2 (DN 15), R 3/4 (DN 20) |
| Lengte L | 165 mm (DN 15), 190 mm (DN 20) |
| Breedte B | 99 mm (DN 15, DN 20) |
| Hoogte H | 110 mm (DN 15, DN 20) |
| Gewicht | 1,5 kg (DN 15), 1,7 kg (DN 20) |
Certificering(en)
Productoverzicht
De watermeter werkt volgens het meerstraals snelheidsmeetprincipe en heeft een droog telwerk met magnetische overbrenging, wat hem goed beschermt tegen magnetische fraude.
In horizontale positie heeft de meter een ratio R=0 bij positie 8. Het telwerk is vacuüm verzegeld en voldoet aan beschermingsklasse IP54, waardoor een duidelijke aflezing op lange termijn gegarandeerd is. De meter is opgebouwd uit kwalitatief hoogwaardige materialen, met een roestvrijstalen (304) behuizing, wat zorgt voor stabiele prestaties en een lange levensduur.
De externe regelvijs is verzegeld. Er zijn tot 12 verschillende pulswaarden mogelijk, en de meter kan uitgerust worden met twee identieke of twee verschillende pulsuitgangen.
