Beschrijving

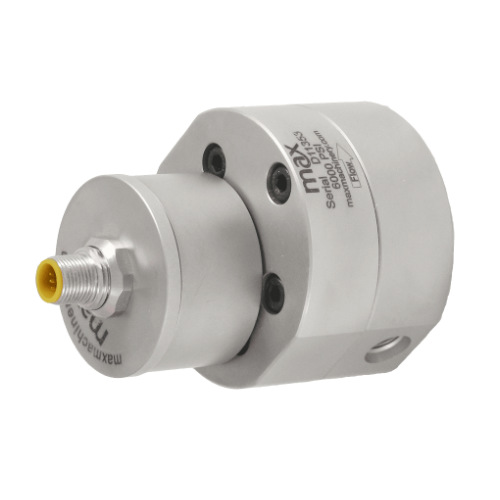

MAX Machinery G004
Gear flowmeter (tandrad flowmeter)
De MAX Machinery G004 Gear Flowmeter is een precisie-instrument dat wordt gebruikt voor het meten van smerende schone vloeistoffen zeer geschikt voor lage tot middelgrote flows, met een hoge nauwkeurigheid, resolutie en herhaalbaarheid bij hoge druk.
Deze flowmeter is een PD (positive displacement) meter met speciaal gevormde tandwielen om vloeistof te meten, wat hem bijzonder geschikt maakt voor een breed scala aan toepassingen waar hoge nauwkeurigheid, eenvoud en betrouwbaarheid gevraagd zijn. Bijvoorbeeld geschikt voor systemen met hoge druk voor injectie van additieven of hydraulische systemen om positie van cilinders te bepalen.
Productoverzicht
| Fabrikant | MAX Machinery |
|---|---|
| Meetbereik | 0,5 cc/min tot 4 liter/min; 0 tot 1,05 gpm |
| Nauwkeurigheid |
(bij 3 cP):± 0,3% van de meting over een bereik van 100:1 |
| Druk | Standaard: 414 bar – 6000 psi maximaal |
| K-Factor |
500 pulsen/cc |
| Gem. temperatuur |
-40°C to 90°C (standaard model) |
| Poortgrootte | 1/8″ NPT of #4 SAE of Manifoldmontage |
| vloeistoffen | De meeste niet-waterige, op koolwaterstoffen gebaseerde vloeistoffen |
| Filtratie | 10 Micron |
| Materiaal behuizing | Roestvrij staal, type 303; Bouten met fluorpolymeercoating; |
| Materiaal natte delen | Roestvrij staal, type 303, 440C, 17-4; Nikkel geplateerde SmCo magneet |
| O-ringen | Standaard: Viton® Optioneel: Teflon®, Perfluoroelastomeer |
Kenmerken
Output
Deze tandrad flowmeter biedt analoge signalen 4-20mA of 0-10V of een hoge resolutie puls-signaal output, dit signaal is universeel en te koppelen met PLC’s, dataloggers en analoog omvormers.
Toepassing(en)
- Chemische Procesindustrie:
Gebruikt voor het nauwkeurig meten van chemicaliën in batchprocessen of continuë productieprocessen, waar nauwkeurigheid cruciaal is. - Brandstof- en Olieverbruik Monitoring:
Ideaal voor het meten van brandstof- en olieconsumptie in motoren, turbines, of andere verbrandingssystemen. - Hydraulische Systemen:
Gebruikt voor het monitoren van hydraulische vloeistoffen in systemen, met name in situaties waar druk en temperatuur variëren. - Dosing Systemen:
Perfect voor toepassingen waar exacte doseringen van vloeistoffen nodig zijn, zoals in de farmaceutische of voedingsmiddelenindustrie. - Test- en Meetopstellingen:
Geschikt voor gebruik in laboratoria of industriële testomgevingen waar hoge precisie en herhaalbaarheid vereist zijn.
- Verf en Coatingindustrie:
Wordt gebruikt om de stroom van verf of coatings te meten, wat essentieel is voor een consistente toepassing en kwaliteitscontrole. - Polymeer- en Lijmtoepassingen:
Ideaal voor het meten van de flow van polymeersubstraten of lijmen, vooral wanneer nauwkeurigheid en controle van het mengproces van cruciaal belang zijn. - Voedingsmiddelenindustrie:
Kan worden gebruikt voor het meten van ingrediënten en additieven in voedselproductieprocessen waar nauwkeurige dosering essentieel is. - Aerospace en Defensie:
Gebruikt in precisietoepassingen voor het meten van brandstofverbruik en andere vloeistofstromen in de luchtvaart- en defensiesector. - Milieu Monitoring:
Ingezet in toepassingen voor milieumonitoring en controle, bijvoorbeeld voor het meten van de uitstroom van chemische stoffen in industriële installaties.
