Beschrijving

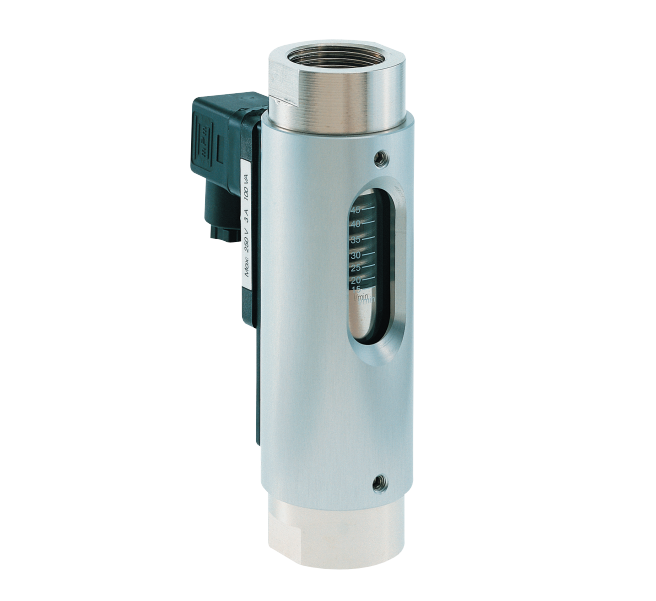

Meister DKG
flowmonitor voor verschillende soorten olie
Wij zijn Exclusive Dealer
De Meister DKG flowmonitor is een mechanisch werkende, robuuste en betrouwbare flowschakelaar die wordt gebruikt om de aanwezigheid van flow (of een minimum/maximum flow) in leidingen te bewaken. Het is een compact en direct afleesbaar instrument dat geen externe voeding nodig heeft. Door zijn veelzijdigheid, inclusief viscositeitscompensatie en een brede inzetbaarheid voor vloeistoffen en gassen, is het een populaire keuze in diverse sectoren.
Specificaties
| Technische specificaties | |||
|---|---|---|---|
| Max. werkdruk | 10 bar | ||
| Drukval | 0,02 – 0,4 bar | ||
| Viscositeitsbereik | 30 cSt tot 600 cSt (tot 400 cSt voor DKG-1/1 en DKG-1/2) | ||
| Maximale temperatuur | 120 °C (optioneel 160 °C) | ||
| Nauwkeurigheid | ±10% van volledige schaal | ||
| Meetbereiken (voor olie, dichtheid 0,9 kg/dm³) | |||
| Type | l/min | GPH | GPM |
| DKG-1/1 | 0,1 – 0,8 | 1,6 – 12,7 | 0,026 – 0,211 |
| DKG-1/2 | 0,5 – 1,5 | 8,0 – 24,0 | 0,132 – 0,396 |
| DKG-1/4 | 1 – 4 | 16,0 – 63,0 | 0,264 – 1,057 |
| DKG-1/8 | 2 – 8 | 32,0 – 127,0 | 0,528 – 2,113 |
| DKG-1/10 | 3 – 10 | 48,0 – 159,0 | 0,793 – 2,642 |
| DKG-1/15 | 5 – 15 | 80,0 – 240,0 | 1,321 – 3,963 |
| DKG-1/24 | 8 – 24 | 125,0 – 380,0 | 2,113 – 6,340 |
| DKG-1/30 | 10 – 30 | 160,0 – 475,0 | 2,642 – 7,925 |
| DKG-1/45 | 15 – 45 | 240,0 – 710,0 | 3,963 – 11,888 |
| DKG-1/60 | 20 – 60 | 320,0 – 950,0 | 5,283 – 15,850 |
| DKG-1/90 | 30 – 90 | 480,0 – 1420,0 | 7,925 – 23,775 |
| Opmerkingen: Waarden zijn schakelpunten; andere schakelbereiken op aanvraag. | |||
Certificering(en)
Productoverzicht
Eenvoudige doorstromingsmeters van de Meister DKG serie om flow te bekijken en bewaken. Montage in elke gewenste positie. Leverbaar in messing of RVS met glas en kunststof. Uitvoeringen tot 10 Bar en geschikt voor viskeuze vloeistoffen. Ook viscositeit-gecompenseerde versies leverbaar en/of met lokale indicator, schakelcontact of analoge uitgang.
Kenmerken
- Universele Oriëntatie: Kan in elke positie worden geïnstalleerd.
- Viscositeitsgecompenseerd: De meting wordt niet beïnvloed door veranderingen in de viscositeit van de vloeistof.
- Hoge Schakelnauwkeurigheid: Zeer precieze schakelpunten.
- Traploos Instelbaar Schakelpunt (door gebruiker): De gebruiker kan het schakelpunt flexibel aanpassen.
- EX-versie (ATEX) beschikbaar: Een explosieveilige versie is beschikbaar voor gebruik in gevaarlijke omgevingen.
- Schaalverdeling ingebrand in het kijkglas: Duurzame en duidelijk leesbare schaalverdeling.
- Schroefdraadaansluiting, speciale schroefdraden op aanvraag: Standaard schroefdraadaansluitingen, met de optie voor afwijkende schroefdraden op verzoek.
Toepassing(en)
Koelwaterbewaking
- Koelcircuits van machines en installaties: Dit is een van de meest voorkomende toepassingen. De DKG bewaakt de flow van koelwater om oververhitting van motoren, lasers, lasapparatuur, hydraulische systemen, compressoren en andere machines te voorkomen. Als de flow onder een kritiek niveau zakt, schakelt de DKG een alarm of stopt hij de machine.
- Inductieverwarming en lasapparatuur: Essentieel voor het bewaken van de koelvloeistofstroom naar kritische componenten.
Smeersystemen
- Bewaking van smeeroliecircuits: De DKG kan ervoor zorgen dat er voldoende smeerolie stroomt naar lagers, tandwielen of andere bewegende delen, om slijtage en schade te voorkomen. De viscositeitscompensatie is hierbij een groot voordeel, aangezien de viscositeit van smeerolie kan variëren met de temperatuur.
Pompbescherming
- Droogloopbeveiliging van pompen: De DKG kan detecteren of een pomp zonder medium loopt (droogloop), wat ernstige schade aan de pomp kan veroorzaken. Bij een te lage of afwezige flow schakelt de DKG de pomp uit.
Chemische Dosering en Procescontrole
- Toevoer van vloeistoffen in chemische processen: Hoewel niet voor uiterste precisie-dosering, kan de DKG wel de aanwezigheid of een minimumflow van chemicaliën bewaken om de procesintegriteit te waarborgen. De optie voor explosieveilige (EX/ATEX) versies maakt het geschikt voor potentieel gevaarlijke omgevingen.
Waterbehandeling en Sanitair
- Bewaking van waterstromen in waterzuiveringssystemen, filtratie en distributie.
- Toepassingen in verwarmings- en airconditioningsystemen (HVAC): Voor het monitoren van de flow van water of glycolmengsels.
Algemene Industriële Bewaking
- Bewaking van de flow van vloeistoffen en gassen in diverse leidingsystemen waar een constante of minimale flow cruciaal is voor de procesveiligheid of efficiëntie.
- Machines en installaties: Voor het detecteren van blokkades of storingen in vloeistof- of gastoevoer.
