Beschrijving

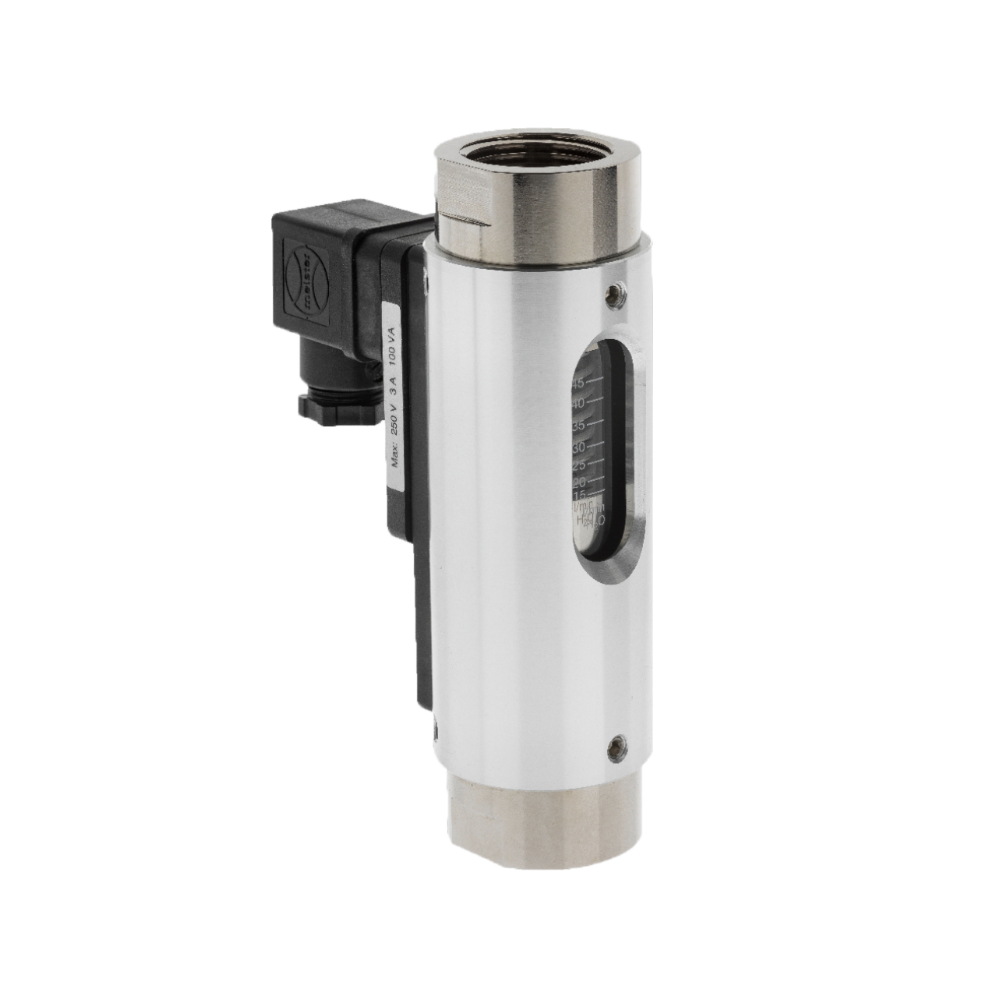

Meister RVO/U-1
Flowschakelaar/-indicator
Wij zijn Exclusive Dealer
De Meister RVO/U-1 is een mechanisch werkende flowschakelaar die de volumestroom van vloeistoffen meet en bewaakt. De combinatie van een visuele indicator en een betrouwbaar schakelpunt maakt het een veelzijdig instrument voor kritische processen. Voor vloeistoffen (8 – 150 l/min).
Specificaties
| Meetbereik en precisie | |
|---|---|
| Flowbereik RVO/U-1/30 | 8 – 30 l/min |
| Flowbereik RVO/U-1/45 | 15 – 45 l/min |
| Flowbereik RVO/U-1/90 | 30 – 90 l/min |
| Flowbereik RVO/U-1/150 | 60 – 150 l/min |
| Meetnauwkeurigheid | ±10% van volledige schaal |
| Schakelnauwkeurigheid | Hoog |
| Schakelpunt | Traploos instelbaar door de gebruiker |
| Operationele parameters | |
| Maximale werkdruk | 10 bar (PN 10) |
| Maximale temperatuur | 100 °C (optioneel 160 °C) |
| Drukverlies | 0,02 – 0,4 bar, afhankelijk van het model en de flow |
| Constructie | |
| Wettable onderdelen (messing versie) | Vernikkeld messing, veer van RVS (1.4571), afdichtingen van NBR (optioneel FKM, EPDM), magneten van hardferriet, kijkglas van DURAN® 50 |
| Wettable onderdelen (roestvaststalen versie) | RVS (1.4571), veer van RVS (1.4571), afdichtingen van FKM (optioneel NBR, EPDM), magneten van hardferriet, kijkglas van DURAN® 50 |
| Niet-wettebare onderdelen | Geanodiseerd aluminium behuizing |
| Opmerkingen: Universeel; kan in elke positie worden geïnstalleerd. Standaard schroefdraadaansluiting (bijv. G 3/4″ of G 1″), speciale schroefdraden op aanvraag. | |
Productoverzicht
- elke installatiepositie
- hoge functionele betrouwbaarheid
- hoge schakelnauwkeurigheid
- traploze instelling van het schakelpunt door de gebruiker
- EX-versie volgens ATEX-richtlijn beschikbaar
- schaling in het kijkglas gebrand
- Schroefdraadverbinding
Toepassing(en)
Koelsystemen en koelcircuits
Dit is een van de meest cruciale toepassingsgebieden. De RVO/U-1 bewaakt de flow van koelvloeistoffen naar machines, zoals lasapparatuur, lasers, hydraulische systemen en motoren. Bij een te lage of wegvallende flow, wat kan leiden tot oververhitting en onherstelbare schade, activeert de RVO/U-1 een alarm of schakelt hij het systeem automatisch uit.
Machinebouw en installatietechniek
De RVO/U-1 wordt geïntegreerd in machines waar een constante toevoer van een vloeibaar medium nodig is. Het instrument geeft visueel aan of de flow binnen de gewenste parameters blijft en kan een signaal afgeven bij een afwijking. Het compacte ontwerp en de mogelijkheid om in elke positie te worden gemonteerd, maken het een geschikte keuze voor krappe ruimtes.
Medische en farmaceutische industrie
In deze sectoren is de bewaking van vloeistofstromen essentieel voor de nauwkeurigheid en veiligheid van processen. De RVO/U-1 kan worden gebruikt in systemen voor vloeistoftransport, doseerinstallaties en andere medische apparatuur waar een constante flow gegarandeerd moet zijn. Let op: Voor deze toepassingen zijn vaak specifieke uitvoeringen met speciale materialen en certificeringen vereist.
Chemische industrie
De RVO/U-1 is geschikt voor het monitoren van de flow van chemisch neutrale vloeistoffen. De optionele ATEX-versie maakt veilige inzet in explosiegevaarlijke atmosferen mogelijk, wat een belangrijk kenmerk is in deze sector.
Onderzoek en ontwikkeling I
n laboratoria en testopstellingen is het vaak nodig om de flow van vloeistoffen nauwkeurig te monitoren en te schakelen bij specifieke waardes. De RVO/U-1 biedt hiervoor een betrouwbare en eenvoudig afleesbare oplossing.
