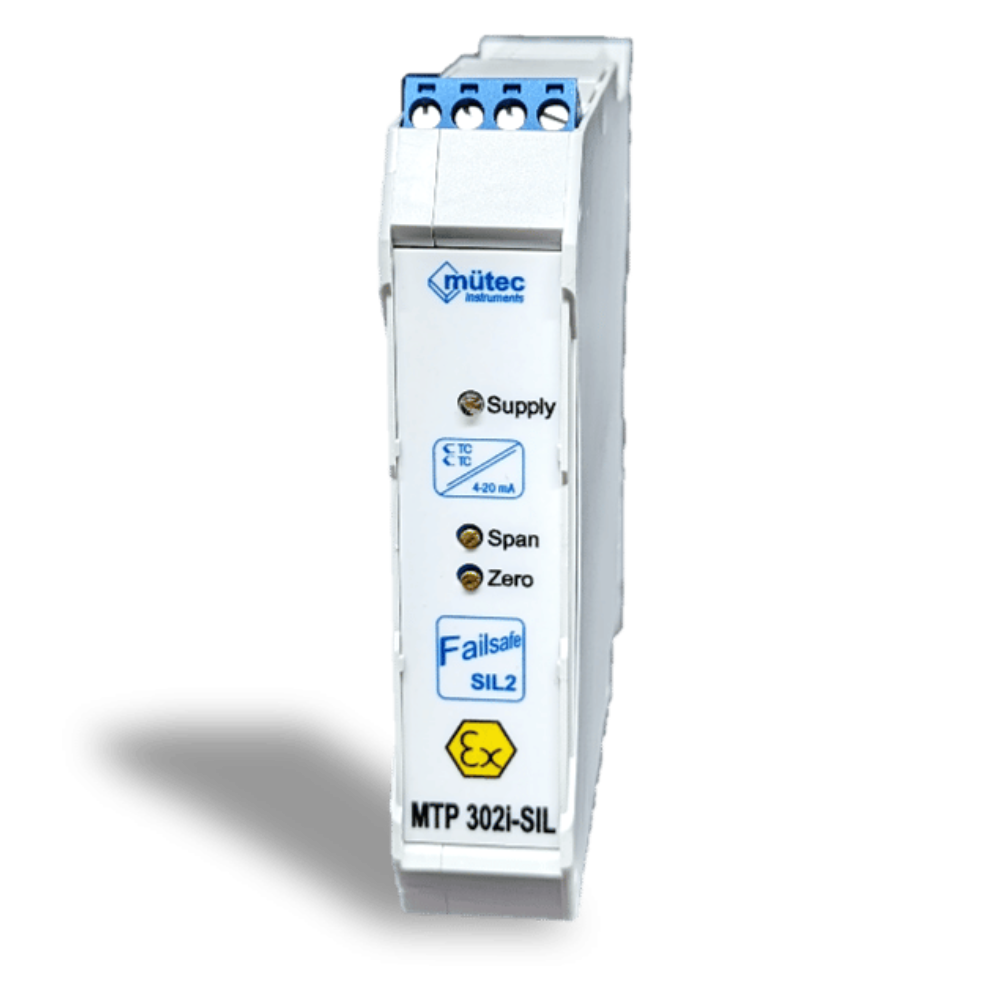

Mütec MTP 302i
Failsafe High Speed Thermocouple Transmitter SIL2
Wij zijn Exclusive Dealer
Loop-powered transmitter voor thermokoppel type K (NiCr-Ni) met 2e uitgang voor groter meetbereik.
Specificaties
| Algemene Specificaties | |
|---|---|
| Certificaat | SIL 2 volgens IEC 61508 ATEX: II 2(1)G Ex ib [ia Ga] IIC T4 Gb |
| Veiligheidsgegevens Ingangen | |
| Thermokoppel-ingangen | U0 = 1 V DC |
| Veiligheidsgegevens | I0 = 1,8 mA P0 = 0,5 mW C0 = 10 μF L0 = 100 mH |
| Veiligheidsgegevens Analoge Uitgang | |
| Analoge uitgang voeding | Ui = 28 V DC |
| Veiligheidsgegevens | Ii = 95 mA Pi = 655 mW Ci = 26 nF Li = verwaarloosbaar |
| Interface en Communicatie | |
| Analoge uitgang | 4…20 mA |
| Stroombereik | >3,5 … <24 mA |
| Belasting | 70 … 800 Ω |
| Koude-junctiecompensatie | -10 °C … 70 °C |
| Status-LEDs | Lichtsterkte overeenkomend met 4 ... 20 mA |
| Gedrag bij storing | Laag |
| Elektrische Specificaties | |
| Voedingsspanningsbereik | 12,5 V … 28 V |
| Stroomverbruik | Max. 560 mW, min. 50 mW |
| Galvanische scheiding | EN 60079-11 |
| EMC | EN 61326-3-2 |
| Omgevingscondities | |
| Bedrijfstemperatuur | -10 °C…+70 °C |
| Opslag-/transporttemperatuur | -20 °C…+80 °C |
| Toegestane luchtvochtigheid | 10 %...95 % r.V. zonder condensatie |
| Maximale bedrijfshoogte | <2000 m boven zeeniveau |
| Temperatuurcoëfficiënt | <0,05 %/10K (max.) |
| Fysieke Specificaties | |
| Printplaatmateriaal | FR4 |
| Behuizingsmateriaal | Polyamide |
| Beschermingsklasse | IP20 |
| Ontvlambaarheid | UL94 V0 |
| Montagetype | 35 mm DIN-rail |
| Veiligheidseigenschappen FMEDA | |
| Categorie | SIL 2 |
| Apparaattype | Type B |
| HFT | 0 |
| SFF | 93 % |
| PFDavg | 5,63E-5 |
| Veilige faalrate | 78,5 FIT |
| Veilige gedetecteerde faalrate | 0 FIT |
| Veilige ongedetecteerde faalrate | 78,5 FIT |
| Gevaarlijke faalrate | 66 FIT |
| Gevaarlijke gedetecteerde faalrate | 61,3 FIT |
| Gevaarlijke ongedetecteerde faalrate | 4,7 FIT |
Certificering(en)
Productoverzicht
De MTP 302i is speciaal ontwikkeld voor processen waarbij veiligheid en snelle reactie belangrijk zijn. Een bekend voorbeeld is het gebruik bij hogedruk-polymerisatieprocessen, zoals bij de productie van LDPE .
Dankzij de hoge mate van integratie kan het apparaat temperatuurwaarden binnen 4 milliseconden doorgeven. De MTP 302i heeft ook een extra 4-20 mA-uitgang. Deze uitgang meet een bereik dat drie keer groter is dan dat van de eerste uitgang. Daardoor kan de tweede uitgang nog steeds temperatuur meten, zelfs als het bereik van de eerste uitgang wordt overschreden.
Failsafe High Speed Thermocouple Transmitter
- Thermokoppelzender met hoge snelheid
- Responstijd 3 ms (optioneel 38 ms)
- Gecertificeerd volgens IEC 61508 SIL2
- Gecertificeerd volgens IECEx BVS 14.0073X
- Ingang Ex ib [ia Ga] IIC T4 Gb
- Ingang: diverse soorten thermokoppels, optioneel 2 thermokoppels
- Uitgang: 1x 4-20 mA, 1x 4-20 mA met uitgebreid bereik
- Veilige galvanische scheiding tussen ingang en uitgang
- 2-draads-technologie
- Groene LED voor signaalindicatie
- Foutindicatie volgens NAMUR NE 43
- Constructievorm: DIN-railmontage, DIN EN 50022 (breedte 22,5 mm)
MTP-serie (Failsafe Universele Meettransmitters)
De Mutec MTP-serie bestaat uit failsafe universele meettransmitters die zijn ontworpen voor het veilig en accuraat verwerken en omzetten van diverse analoge ingangssignalen (zoals 4-20mA, temperatuur, spanning en weerstand) van veldapparaten. Dankzij de redundante architectuur, DuoTec-Failsafe Technologie met zelfbewaking, en vaak SIL2- en ATEX-certificeringen, zorgen deze transmitters voor betrouwbare en gestandaardiseerde output voor procesbesturingssystemen, zelfs in kritieke en explosiegevaarlijke omgevingen.
