Beschrijving

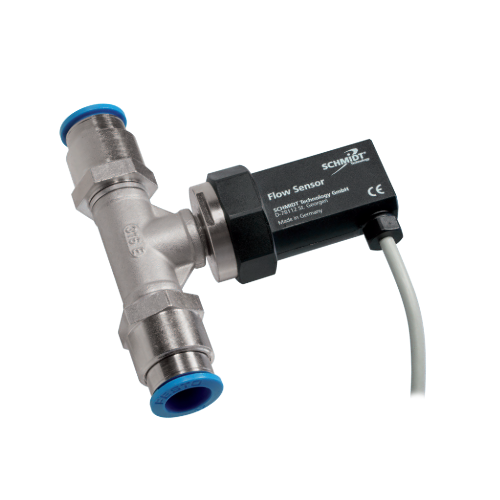

Schmidt Mini-IL
inline massa flowsensor
Wij zijn Exclusive Dealer
Flowsensor voor de meting van (zeer lage) massastroom direct bij de machine of gereedschap. Ideaal voor gebruik bij luchtverbruiksmetingen, lucht- en gasstroommetingen, maar ook voor gereedschappen en machines die werken op perslucht.
Specificaties
| Technische gegevens | |
|---|---|
| Technologie / Ontwerp | Thermische InLine Mass Flow Sensor |
| Meetparameters | Standaard¹) Massastroom N |
| Meetbereik²) | ¼“: 0,2 ... 20 Norm-l/min; 1 ... 100 / 200 Norm-l/min ⅜“: 3 ... 300 / 500 Norm-l/min |
| Meetnauwkeurigheid N | ±(5 % van gemeten waarde + 0,4 % van fmr³), min. 0,1 l/min) |
| Responstijd (t90) N | Ca. 10 s |
| Te meten medium | Schone lucht of stikstof, andere gassen op aanvraag |
| Maximale druk | 8 bar (overdruk) |
| Vochtigheid | ≤ 95 % rH, niet-condenserend (in meetmodus) |
| Bedrijfstemperatuur | -20 … +60 °C |
| Installatieaansluiting | 2 meetsectiebuizen (lengte 100 mm, schroefdraad R¼ resp. lengte 150 mm, schroefdraad R⅜) of 2 insteekfittingen voor pneumatische slang (12 mm, toepassingsbereik -10 … +60 °C) |
| Signaaluitgangen | Analoge uitgang 1 x 4 … 20 mA (VN) of Digitale uitgang (Modbus RTU [VN en TM] resp. module-interface incl. analoge uitgang 4 … 20 mA [VN]) |
| LED-indicator | Bedrijfs- en sensorstatus |
| Voedingsspanning UB | 24 V DC ± 10 % |
| Stroomverbruik | Typ. 25 mA; max. 100 mA |
| Elektrische aansluiting | Analoog: Kabel, pigtail, 4 x 0,14 mm², lengte 2 m Digitaal: Kabellengte 0,2 m, M12-connector 8-polig Materiaal kabel: PVC, buitendiameter Ø 3,8 mm |
| Toelaatbare kabellengte | Max. 100 m |
| Beschermingsgraad | IP64 (behuizing) |
| Beschermingsklasse | III (SELV of PELV) |
| Materialen | |
| Behuizing | PBT |
| Messing | Met nikkel bekleed |
| Roestvrij staal | Roestvrij staal |
| Opties IL 30.208 | |
| Basis sensor | SCHMIDT® Mass Flow Sensor IL 30.208 · basisversie: VN; 8 bar; 5 % klasse; DN8 / G¼ Art.-Nr.: 572900 A B C D |
| Type | Standaard |
| Mechanisch type | 2 meetsectiebuizen (lengte 100 mm, schroefdraad R¼ aan beide zijden; niet gemonteerd) [1] 2 insteekfittingen voor pneumatische slang (buitendiameter slang 12 mm, gemonteerd, toepassingsbereik -10 … +60 °C) [2] |
| Meetbereik | Meetbereik 0,2 … 20 Norm-l/min [1] Meetbereik 1 … 100 Norm-l/min [2] Meetbereik 1 … 200 Norm-l/min [3] |
| Uitgangssignaal | Analoge uitgang 1 x 4 … 20 mA (VN; met 2 m vaste kabel, open kabeluiteinden) [1] Digitale uitgang (Modbus RTU [VN en TM] resp. module-interface incl. analoge uitgang 4 … 20 mA [VN]; 0,2 m kabel met M12-connector, 8-polig) [2] |
| Opties IL 30.212 | |
| Basis sensor | SCHMIDT® Mass Flow Sensor IL 30.212 · basisversie: VN; 8 bar; 5 % klasse; DN12 / G⅜ Art.-Nr.: 572901 A B C D |
| Type | Standaard |
| Mechanisch type | 2 meetsectiebuizen (lengte 150 mm, schroefdraad R⅜ aan beide zijden; niet gemonteerd) [1] 2 insteekfittingen voor pneumatische slang (buitendiameter slang 12 mm, gemonteerd, toepassingsbereik -10 … +60 °C) [2] |
| Meetbereik | Meetbereik 3 … 300 Norm-l/min [1] Meetbereik 3 … 500 Norm-l/min [2] |
| Uitgangssignaal | Analoge uitgang 1 x 4 … 20 mA (VN; met 2 m vaste kabel, open kabeluiteinden) [1] Digitale uitgang (Modbus RTU [VN en TM] resp. module-interface incl. analoge uitgang 4 … 20 mA [VN]; 0,2 m kabel met M12-connector, 8-polig) [2] |
| Kalibratiecertificaten | |
| Fabriekskalibratiecertificaat | IL 30.208: Op aanvraag IL 30.212: Op aanvraag |
| Opmerkingen | |
| Opmerkingen | ¹) Onder referentieomstandigheden, gerelateerd aan TN = 20 °C en pN = 1013,25 hPa ²) Minimale waarde meetbereik = onderste meetbereikgrens ³) fmr: eindmeetbereik |
Communicatie
Productoverzicht
Het debiet van gas – een belangrijk gegeven in industriële processen
Het unieke aan de SCHMIDT® InLine Mass Flow Sensor Mini-IL is de combinatie van zijn vermogen om uiterst kleine volumestromen nauwkeurig te meten met zijn robuuste, onderhoudsarme ontwerp en eenvoudige installatie.
Veel traditionele flowmeters verliezen namelijk nauwkeurigheid bij zeer lage flows, of vereisen complexere installaties en meer onderhoud. De Mini-IL biedt een gespecialiseerde oplossing voor dit segment, waardoor industriële gebruikers in staat zijn om processen te monitoren en te optimaliseren waar voorheen nauwkeurige meting van kleine gasvolumes lastig of kostbaar was.
De specialist voor perslucht
De thermische SCHMIDT® Mini-IL massastroomsensor is speciaal ontwikkeld voor de monitoring van perslucht, het meten van gasverbruik en andere situaties waar precieze gasmetingen nodig zijn. Dit maakt het instrument bijzonder waardevol voor toepassingen zoals:
- Lekdetectie: Het nauwkeurig meten van zelfs de kleinste lekken in persluchtsystemen.
- Dosering van kleine gashoeveelheden: Precisie in processen waar kleine, gecontroleerde gasstromen cruciaal zijn.
- Verbruiksmonitoring op individuele machines/gereedschappen: Gedetailleerd inzicht in het gasverbruik van specifieke apparaten.
Dankzij de kleine aansluitingen (DN8 en DN12) kan hij zelfs hele lage gasstromen meten. De sensor is standaard geschikt voor drukken tot 8 bar.
Eenvoudig plaatsen en gebruiken
De sensor is makkelijk te installeren:
-
Monteer hem met de meegeleverde meetsectiebuis of de speciale insteekfittingen voor slangen,
-
Sluit de stroomdraad aan – en klaar!
Hij heeft geen bewegende onderdelen, en het slimme meetprincipe zorgt ervoor dat hij niet veroudert of uit zichzelf afwijkt in meting. Daardoor is bijna geen onderhoud nodig, wat tijd en geld bespaart.
Toepassing(en)
Persluchtsystemen en Gereedschappen
- Verbruiksmonitoring op individuele machines/gereedschappen: Dit is een primair toepassingsgebied. De Mini-IL biedt gedetailleerd inzicht in het exacte persluchtverbruik van specifieke pneumatische gereedschappen, robots of kleine machines. Dit is essentieel voor energie-efficiëntie en het opsporen van lekken op micro-niveau.
- Optimalisatie van persluchtnetwerken: Door het verbruik per verbruiker te meten, kunnen bedrijven beter inzicht krijgen in waar energie verspild wordt en gerichter optimaliseren.
Processen waar kleine, gecontroleerde gasstromen cruciaal zijn
- Laboratoriumtoepassingen: Waar specifieke gasmengsels of kleine toevoegingen van gassen nauwkeurig moeten worden gedoseerd.
- Farmaceutische industrie: Bij processen waar steriele lucht of inerte gassen in kleine, gecontroleerde hoeveelheden worden gebruikt.
- Clean Rooms: Monitoring van zeer lage luchtstromen of persluchtverbruik in gereedschappen binnen schone kamers.
Proceslucht- en Gasmeting
- Lucht- en gasstroommetingen in kleine leidingen: Geschikt voor het meten van schone lucht of stikstof, en andere gassen op aanvraag, in systemen met kleine diameters.
- Monitoring van specifieke processtappen: Waar lucht of gas als procesmedium wordt gebruikt en nauwkeurige flowcontrole nodig is.
