Beschrijving

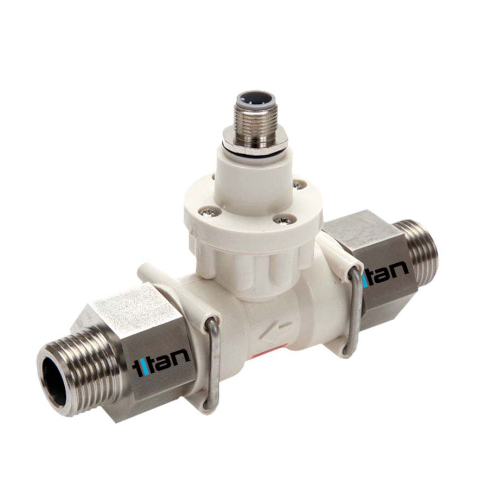

Titan FT2
Turbine flowmeter met optische detectie
Wij zijn Exclusive Dealer
De Titan FT2 (flow transducer) is een compacte en veelzijdige turbine-flowmeter met optische detectie, perfect voor nauwkeurige metingen van lage tot hoge debieten. Dankzij de robuuste saffierlagers en chemisch bestendige behuizing is hij ideaal voor onder meer drankautomaten, laboratoria en waterbehandeling. Snel te installeren, flexibel in aansluitingen en betrouwbaar in elke toepassing.
Specificaties
| Technische specificaties debietmeter | ||||
|---|---|---|---|---|
| Model (Bestelcode) | Debietbereik (L/min) | Lineariteit (% FSD) | Typische frequentie (Hz) | Geschatte ‘K’ Factor |
| 004 | 0.02 - 0.5 | 1.5 | 266 | 32000 |
| 016 | 0.07 - 1.6 | 1.0 | 413 | 15500 |
| 045 | 0.10 - 4.5 | 1.0 | 637 | 8500 |
| 065 | 0.15 - 6.5 | 1.0 | 520 | 4800 |
| 010 | 0.40 - 10 | 1.0 | 417 | 2500 |
| 030 | 1.50 - 30 | 1.0 | 550 | 1100 |
| 060 | 3.00 - 60 | 1.0 | 550 | 550 |
| 100 | 4.00 - 100 | 1.0 | 550 | 330 |
| 160 | 6.00 - 160 | 1.0 | 640 | 240 |
| Aanbevolen fittingen en maximaal debiet | ||||
| Fitting | Max. Debiet (L/min) | PVC | PVDF | Messing / 316 RVS |
| 8mm slang | 4.5 | * | ||
| 13mm slang | 10 | * | ||
| ¼” BSP vrouwelijk | 4.5 | * | * | |
| ½” BSP mannelijk | 30 | * | * | * |
| ¾” BSP mannelijk | 100 | * | * | * |
| 1” BSP mannelijk | 160 | * | * | * |
| Gewicht | ||||
| Fitting | PVC | PVDF | Messing | 316 RVS |
| 8mm slang | 0.082 kg | - | - | - |
| 13mm slang | 0.156 kg | - | - | - |
| ¼” BSP vrouwelijk | 0.195 kg | 0.187 kg | - | - |
| ½” BSP mannelijk | 0.124 kg | 0.279 kg | 0.319 kg | - |
| ¾” BSP mannelijk | 0.107 kg | 0.108 kg | 0.344 kg | 0.250 kg |
| 1” BSP mannelijk | 0.120 kg | 0.124 kg | 0.377 kg | 0.404 kg |
Productoverzicht
De FT2 turbine-flowmeter is een radiaal model dat werkt met optische detectie. De meter gebruikt een lichte turbine die vrij draait op stevige saffierlagers, in een chemisch bestendige behuizing. Met negen verschillende debietbereiken (van 0,02 tot 160 liter per minuut), een keuze uit insteekaansluitingen en een individuele, herleidbare kalibratie is de FT2 een van de meest veelzijdige flowmeters op de markt.
Voor OEM-toepassingen kunnen de aansluitingen worden aangepast aan de installatie, zodat de montage sneller en efficiënter verloopt. Bij grotere bestellingen zijn ook aangepaste kabels of connectoren op aanvraag beschikbaar.
In het hart van het apparaat zit een precisieturbine die soepel draait op saffierlagers.
De rotatie van de turbine wordt optisch gedetecteerd en het meetsignaal is een NPN-puls.
Deze puls kan eenvoudig worden aangesloten op de meeste elektronische displays of logsystemen, zoals de Pulsite® Solo van Titan.
Dankzij de slimme combinatie van materialen en technologie is de FT2 zeer betrouwbaar en heeft hij een lange levensduur. Omdat de flowmeter zoveel verschillende debietbereiken en aansluitmogelijkheden biedt, zijn niet alle combinaties standaard beschikbaar.
Belangrijkste eigenschappen:
-
Optische sensor
-
Kostenefficiënt
-
Niet-metalen PPS-behuizing
-
1–1,5% FSD (volledige schaalafwijking)
-
Saffierlagers
-
9 debietbereiken
-
Pulssignaal uitgang
-
Drukbestendig tot 15 bar
-
IP65 beschermingsgraad
-
Standaard Viton™ afdichting
-
Keuze uit diverse aansluitingen
-
0,1% herhaalbaarheid
-
Voedingsspanning: 7,5 tot 24 VDC
-
Maximale temperatuur: 80 °C
Standaardmaterialen
-
Behuizing en deksel – PPS (Polyfenyleensulfide)
-
O-ringafdichting – Viton™
-
Lagers – Saffier
-
Aansluitstukken – PVDF, PVC, roestvrij staal (RVS) of messing
-
Magneten – Keramisch
Toepassing(en)
-
Drankautomaten
-
Laboratoriumtests
-
Koelinstallaties
- Halfgeleiderproductie
-
Waterbehandeling
-
Vloeistoffen met lage viscositeit
