Beschrijving

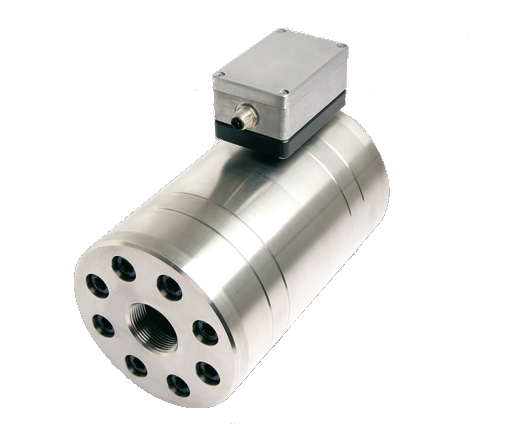

VSE RS-serie
Volumemeter met extreem hoge nauwkeurigheid en resolutie.
Wij zijn Exclusive Dealer
De VSE RS flowmeter biedt extreme precisie en pulsatievrije meting, zelfs bij variërende viscositeit. Dankzij het schroefpompprincipe en een contactloze sensor registreert dit meetinstrument de flow met een ongeëvenaarde snelheid en nauwkeurigheid.
Specificaties
| Technische specificaties flowmeters | |||||
|---|---|---|---|---|---|
| Specificatie | RS 40 | RS 100 | RS 400 | RS 800 | RS 2500 |
| Meetprestaties | |||||
| Debietbereik (Qmax, l/min) | 0.04–40 (50) | 0.50–100 (120) | 1.00–400 (525) | 4.00–800 (1,000) | 10.00–2,500 (3,000) |
| RV (ccm/omw) | 8.37 | 15.7 | 56.6 | 180.0 | 666.0 |
| VE (ccm/puls) | 0.31 | 0.5815 | 3.138 | 10 | 37 |
| K-Factor min. (pulsen/l) | 3,226 | 1,720 | 318 | 100 | 27 |
| K-Factor max. (pulsen/l) | 413,000 | 220,000 | 40,800 | 12,800 | 3,459 |
| Maximale druk (bar) | 450 | 450 | 450 | 450 | 40 |
| Filtratie (µm) | 100 | 250 | 250 | 500 | 500 |
| Mechanische specificaties | |||||
| Materiaal (gietijzer model) | EN-GJS-400-15 (EN 1563) / 16 Mn Cr 5 of 1.4112 (afhankelijk van grootte) | ||||
| Materiaal (roestvrij staal model) | Roestvrij staal 1.4305 / 1.4112, extra beschikbaar op aanvraag | ||||
| Lagers | Vloeistofafhankelijk als antifrictielager of SSIC/wolfraamcarbide glijlager | ||||
| Afdichting | FPM (standaard), PTFE, NBR, EPDM op aanvraag | ||||
| Vloeistoftemperatuur | -40°C ... +210°C (HT-ontwerp) | ||||
| Viscositeitsbereik (cSt) | 1 … 1,000,000 | ||||
| Inbouwpositie | Vrij, met selecteerbare aansluitunits, ook klantspecifiek | ||||
| Elektrotechnische specificaties | |||||
| Frequentiebereik | 0 … 100 kHz, instelbaar | ||||
| Meetnauwkeurigheid | ±0.5% (1% voor RS 2500) van gemeten waarde bij viscositeit >21 cSt | ||||
| Voedingsspanning | 10 … 28 VDC | ||||
| Stroomverbruik | 65 mA bij 24 VDC onbelast | ||||
| Vertraging | ≤8 µs | ||||
| Beschermingsklasse | IP 65 | ||||
| Explosiebeveiliging | Intrinsiek veilig, binnenkort beschikbaar | ||||
| Herhaalbaarheidsnauwkeurigheid | ±0.05% bij dezelfde werkomstandigheden | ||||
Productoverzicht
De schroefspindel flowmeters van de VSE RS-serie zijn geschikt voor het meten van smerende, licht-viskeuze tot zeer viskeuze vloeistoffen (tot 1.000.000 cSt). Door de extreem hoge resolutie en nauwkeurigheid kunnen deze meters zeer lage flow betrouwbaar meten. Dit is de meest geavanceerde PD meter van dit moment.
Hoe werken RS flowmeters?
RS flowmeters meten de flowrate volgens het schroefpompprincipe. Het meetelement bestaat uit een paar nauwkeurig geplaatste rotors in een behuizing. Een geïntegreerd tandwiel en contactloze signaalopnemer detecteren de rotaties van het meetelement en zetten deze om in digitale pulsen.
De rotorranden vormen samen met de behuizingswanden gesloten meetkamers waarin de vloeistof wordt getransporteerd van de inlaat naar de uitlaat.
Het vloeistofvolume dat per volledige rotatie van de hoofdrotor wordt verplaatst, heet het rotatievolume. Dit volume wordt door het signaalopnemertandwiel gedetecteerd, gedigitaliseerd en verwerkt in de sensorunit.
De verbeterde spindels met speciaal profiel zorgen voor een zeer lage draaiweerstand en daarmee een geringe drukval. Dit resulteert in een meting met een hoge nauwkeurigheid.
Een nieuw ontwikkelde sensormodule verhoogt de standaard resolutie met een maximale factor 128 waardoor er bijvoorbeeld bij een extreem lage flow (nodig bij hoog-viskeuze vloeistoffen) toch voldoende pulsen gegenereerd worden voor een betrouwbare en stabiele flowmeting.
Wat zijn de voordelen van RS Flowmeters?
- Geschikt voor vloeistoffen met hoge viscositeit zoals lijm- en afdichtingsmiddelen, olie, sliconen, bitumen etc.
- Flowmeting zonder belasting van de vloeistof
- Hoge meetnauwkeurigheid, grotendeels onafhankelijk van viscositeit
- Pulsatievrije meting met minimale afschuiving
- Zeer lage drukverliezen
- Snelle responstijd dankzij innovatief rotorprofiel en lage massa
- Geavanceerde functionaliteit door intelligente sensortechnologie
Toepassing(en)
- Procestechnologie: Voor nauwkeurige meting en dosering van vloeistofstromen in industriële processen.
- Hydrauliek: Voor het meten van hydraulische vloeistoffen met hoge precisie.
- Hoge viscositeit vloeistoffen: Geschikt voor het meten van pasta-achtige, niet abrassieve lijm- en afdichtingsstoffen.
