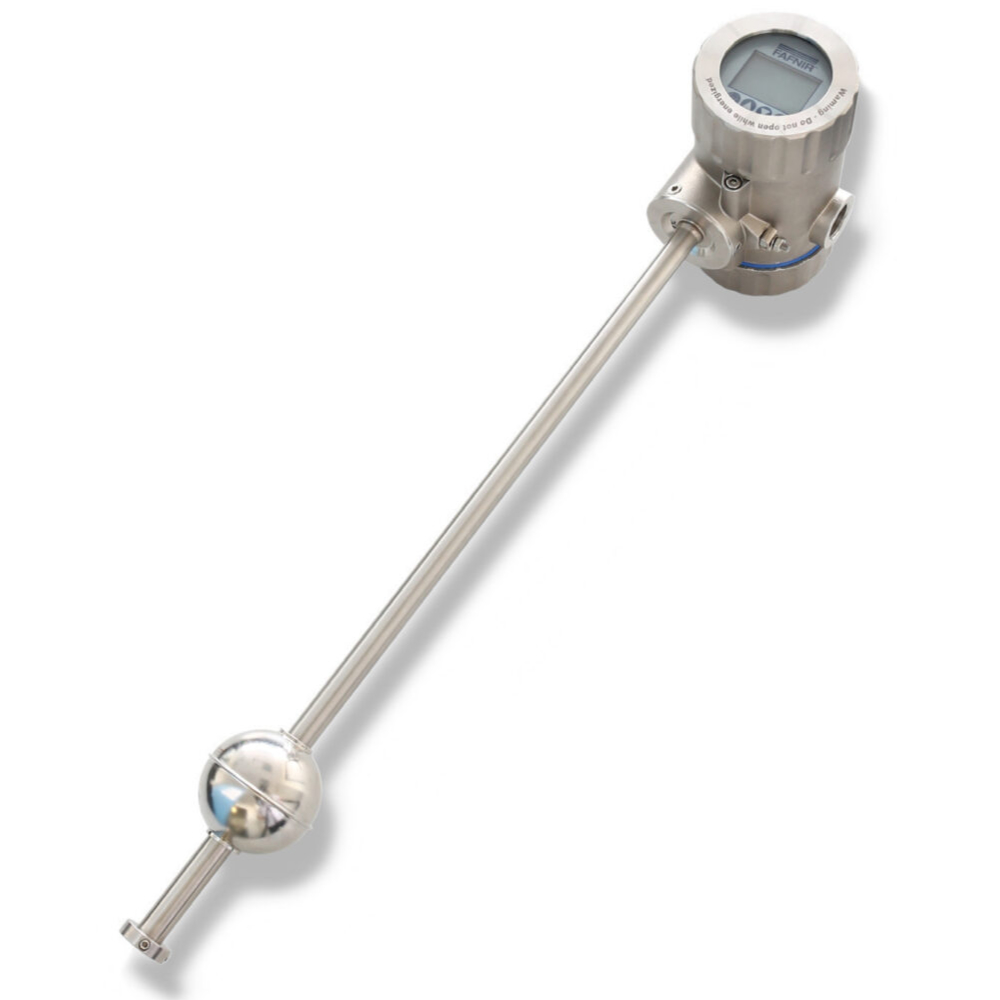

Fafnir Torrix XTS
Allround niveaumeter (incl. temperatuur en dichtheid)
Wij zijn Exclusive Dealer
De Fafnir Torrix XTS is de meest geavanceerde en veelzijdige niveaumeter in de Torrix-familie. Als de situatie meer vereist dan alleen een basisniveaumeting, zorgen de unieke eigenschappen van dit instrument voor de uitkomst: meerdere meetfuncties in één sonde (productniveau, interfacedetectie, temperatuur en optioneel dichtheid) en de hoge nauwkeurigheid.
Kenmerken
| Sensorhoofd | |
|---|---|
| Beschermingsklasse behuizing | IP68 |
| Materiaal | Roestvrij staal 1.4404, veiligheidsglas |
| Omgevingstemperatuur | -20 °C tot +85 °C; -55 °C tot +85 °C met verwarming (alleen Ex d) |
| Sondebuis | |
| Materiaal | Roestvrij staal 1.4571 |
| Sonde lengtes | 600 mm tot 22.000 mm |
| Nauwkeurigheid | |
| Niveau | Tot ±0,3 mm of ±0,01% |
| Resolutie (HART®) | 0,1 mm |
| Elektrische aansluiting | |
| Aansluiting | Kabelwartel of conduit |
| Spanning | Ex ia: 12 tot 30 VDC; Ex d: 12 tot 50 VDC |
| Uitgangssignaal | 4 tot 20 mA (2-draads) / HART®-protocol; RS-485 (4-draads) / Modbus of FAFNIR Universal Device Protocol |
| Procescondities | |
| Temperatuur | Tot +450 °C |
| Druk | -1 bar tot +120 bar |
| Goedkeuring | |
| Goedkeuring | Ex-Zone 0 (ATEX, IECEx) |
Certificering(en)
Communicatie
Productoverzicht
- Zeer nauwkeurige niveaumeting
- Interfacemeting
- Temperatuurmeting (optioneel)
- Dichtheidsmeting (optioneel)
- Volumeberekening
- Geïntegreerd LCD-scherm
- Meetinterval van 12 ms
- Gecombineerde interface: 4 tot 20 mA / HART® en RS-485 Modbus- en FAFNIR-protocol
- Geen herkalibratie nodig
- Gebruik in Ex-zone 0
- Intrinsiek veilig of drukbestendig ingekapseld ontwerp
- Onderhoudsvrij
De verschillende uitvoeringen van de sondebuis bieden talrijke toepassingsmogelijkheden. De TORRIX XTS dekt alles – van de standaard 12 mm buis, een bypass-versie tot een flexibele sonde met een maximale lengte van 22 m.
Toepassing(en)
Opslag van diverse vloeistoffen met meerdere lagen (Interfaces)
- Chemische en Petrochemische Industrie: Ideaal voor tanks waar vloeistoffen zich in meerdere lagen afscheiden (bijvoorbeeld olie op water, of twee niet-mengbare chemicaliën). De XTS meet zowel het bovenste productniveau als de grenslaag (interface) tussen de vloeistoffen, zelfs bij de aanwezigheid van emulsielagen.
- Brandstofopslag: Bewaking van waterafzetting onder brandstoffen (benzine, diesel) in opslagtanks.
Toepassingen met grote temperatuur- en dichtheidsfluctuaties:
- Omdat de XTS gelijktijdig temperatuur en optioneel dichtheid kan meten, is hij perfect voor processen waar deze parameters cruciaal zijn voor een nauwkeurige niveaubepaling en volumeberekening. Dit is bijvoorbeeld relevant in de chemie, bij raffinaderijen en in de voedingsmiddelenindustrie.
- Cryogene toepassingen: Met varianten die tot -200 °C kunnen meten, en tevens voor zeer hoge temperaturen tot +450 °C.
Explosiegevaarlijke omgevingen (ATEX Zone 0/1)
- De XTS is ATEX- en IECEx-gecertificeerd (tot Zone 0), waardoor hij veilig kan worden ingezet in tanks met brandbare vloeistoffen, dampen of gassen. Dit omvat onder andere:
- Tankstations en depots.
- Raffinaderijen en petrochemische fabrieken.
- Opslag van chemicaliën en oplosmiddelen.
Hoge Precisie Toepassingen
-
- Met een nauwkeurigheid tot ± 0.3 mm is de Torrix XTS geschikt voor kritische processen waar zelfs de kleinste afwijking in het niveau van belang is.
- Laboratoria en pilot plants: Voor nauwkeurige monitoring van kleine hoeveelheden in experimentele opstellingen, vooral waar vluchtige of gevaarlijke stoffen worden gebruikt.
Voorraadbeheer en Volumeberekening:
- Door de gecombineerde meting van niveau, interface, temperatuur en dichtheid, kan de XTS ook volumeberekeningen uitvoeren (vaak via aangesloten systemen). Dit maakt hem waardevol voor nauwkeurig voorraadbeheer en afrekening.
Diverse Tanktypes en Afmetingen:
- De Torrix XTS is verkrijgbaar in verschillende probe-uitvoeringen, waaronder standaard stijve buizen, bypass-varianten en flexibele probes tot 22 meter lengte. Dit maakt hem geschikt voor een breed scala aan tanks, van kleine containers tot extreem hoge opslagtanks.
Industriële Procescontrole:
- Algemeen gebruik in fabrieken voor monitoring en controle van niveaus in buffertanks, reactoren, en afvalwaterbehandelingsinstallaties waar geavanceerde meetdata vereist is.
