Beschrijving

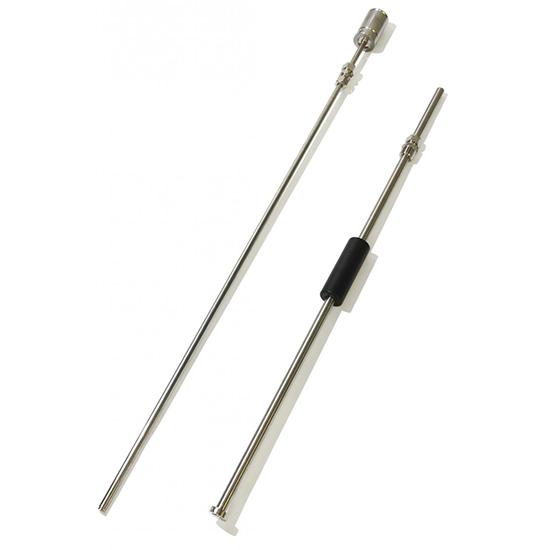

Visy-Stick LPG
Tankinhoud meetsysteem VISY-X voor gebruik in vloeibaar petroleumgas
Wij zijn Exclusive Dealer
De FAFNIR VISY-Stick LPG is een gespecialiseerde niveausensor die specifiek is ontworpen voor het meten van vloeibaar petroleumgas (LPG). De toepassingsgebieden zijn dan ook direct gerelateerd aan de opslag en het beheer van dit specifieke type brandstof.
Specificaties
| Product | |
|---|---|
| Nauwkeurigheid | ± 2 mm |
| Herhaalbaarheid | ± 0,5 mm |
| Resolutie | 0,001 mm |
| Responddrempel | 120 mm |
| Vlotter | Ø 43 mm, 1½” |
| Temperatuur | |
| Meetbereik | -40 °C tot +85 °C |
| Nauwkeurigheid | ± 1 °C |
| Herhaalbaarheid | ± 0,5 °C |
| Resolutie | 0,001 °C |
| Procesverbinding | |
| Procesverbinding | ¾” NPT inschroefeenheid met 1½” verloop, roestvrij staal, hoogte verstelbaar |
| Elektrische aansluiting | |
| Elektrische aansluiting | M12-stekker |
| Behuizing | |
| Beschermingsklasse | IP68 |
| Sensormateriaal | Roestvrij staal |
| Materiaal productvlotter | Buna |
| Goedkeuringen | |
| Goedkeuringen | ATEX, NEPSI, IECEx, UL-Brazil |
| Certificaten | |
| Certificaten | CPA, OIML |
| Opties | |
| Opties | Batterijgevoede zender VISY-RFT voor draadloze verbinding met de VISY-Command RF-besturingseenheid; Variabele LPG-installatiekit; ½” NPT inschroefeenheid, roestvrij staal; 1” productvlotter |
Certificering(en)
Productoverzicht
De VISY-Stick-sensor werkt volgens het magnetostrictieve meetprincipe. De sondebuis bevat een draad gemaakt van magnetostrictief materiaal. Geintegreerde magneten in de vlotters magnetiseren de draad op de vlotterpositie.
De sensorelektronica zendt stroompulsen door de draad, die een magnetisch veld genereert. In de sondekop worden deze golven omgezet in een elektrisch signaal. De vlotter-hoogte en de temperatuur worden berekend uit de verschillende looptijden.
De niveausensor VISY-Stick LPG (vloeibaar petroleumgas) geeft informatie over de vulstanden in LPG-tanks. De magnetostrictieve sensor met een Buna-vlotter en roestvrijstalen hogedrukaansluiting is speciaal ontworpen voor gebruik in vloeibaar petroleumgas.
Magnetostrictieve sensor voor gebruik in vloeibaar petroleumgas
Buna vlotter, hogedruk RVS aansluiting leverbaar in 1,5” standaard, 1” op aanvraag
Meet continu het productniveau en de producttemperatuur
Twee installatietypes: directe installatie of installatie met installatiekit
LPG installatie kit
De verstelbare LPG-installatiekit bestaat uit een mantelbuis met variabele installatielengte, die op zijn plaats wordt vastgezet met een knelkoppeling. De lengte van de mantelbuis kan ter plaatse worden ingekort. Nadat de verstelbare LPG-installatiekit in de brandstoftank is gemonteerd, wordt de VISY-Stick tankinhoudsensor zonder vlotter in de stijgbuis gestoken en vastgeschroefd. De niveausensor kan op elk moment worden vervangen zonder de tank drukloos te hoeven maken.
Voordelen
- Variabele aanpassing van de installatielengte
- Mogelijkheid om een sensor te vervangen zonder eerst de tank leeg te maken
- Makkelijk te installeren
- Onderhoudsvrij
Toepassing(en)
LPG tankstations
- Dit is het primaire toepassingsgebied. De sensor meet nauwkeurig het vulniveau en de producttemperatuur in LPG-tanks (zowel ondergronds als bovengronds) bij tankstations. Dit is essentieel voor voorraadbeheer, het automatisch bestellen van nieuwe voorraden en het voorkomen van drooglopen.
LPG opslagdepots en terminals
- Voor grootschalige opslagfaciliteiten waar LPG wordt opgeslagen en gedistribueerd. Nauwkeurige niveaumeting is cruciaal voor logistiek, veiligheid en handelsverificatie.
Industriële LPG-opslag
- Bedrijven die LPG gebruiken als brandstof voor hun processen, verwarming of als grondstof, en die eigen opslagtanks hebben, kunnen de VISY-Stick LPG inzetten voor betrouwbare niveaubewaking.
LPG gascontainers en circulaire tanks
- De sensor is geschikt voor verschillende vormen en maten van LPG-opslagtanks, inclusief horizontale en circulaire tanks.
Beveiliging tegen lekken en overvulling
- Hoewel de sensor primair niveau en temperatuur meet, draagt de hoge precisie bij aan systemen voor lekdetectie en overvulbeveiliging in LPG-tanks, wat cruciaal is vanwege de brandbaarheid en druk van LPG.
Stand-alone of Visy-X?
Deze Visy Stick kan als stand-alone of als onderdeel van het Visy-X systeem worden geïmplementeerd; het slimme voorraadbeheer voor o.a. tankfarms en olieterminals.
